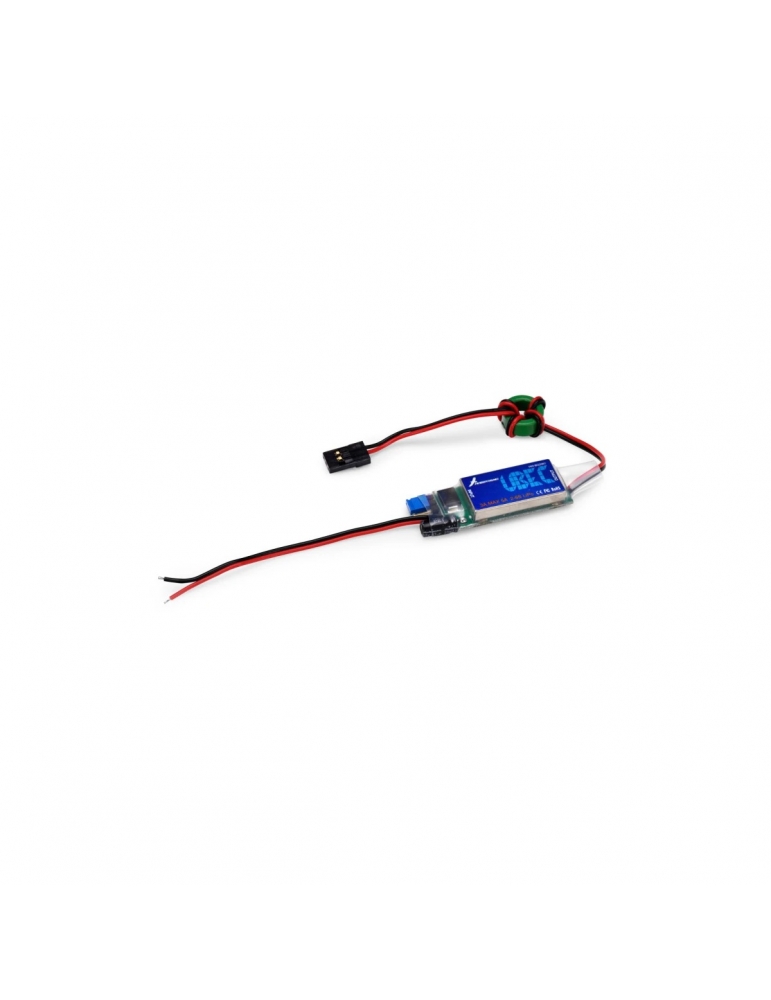

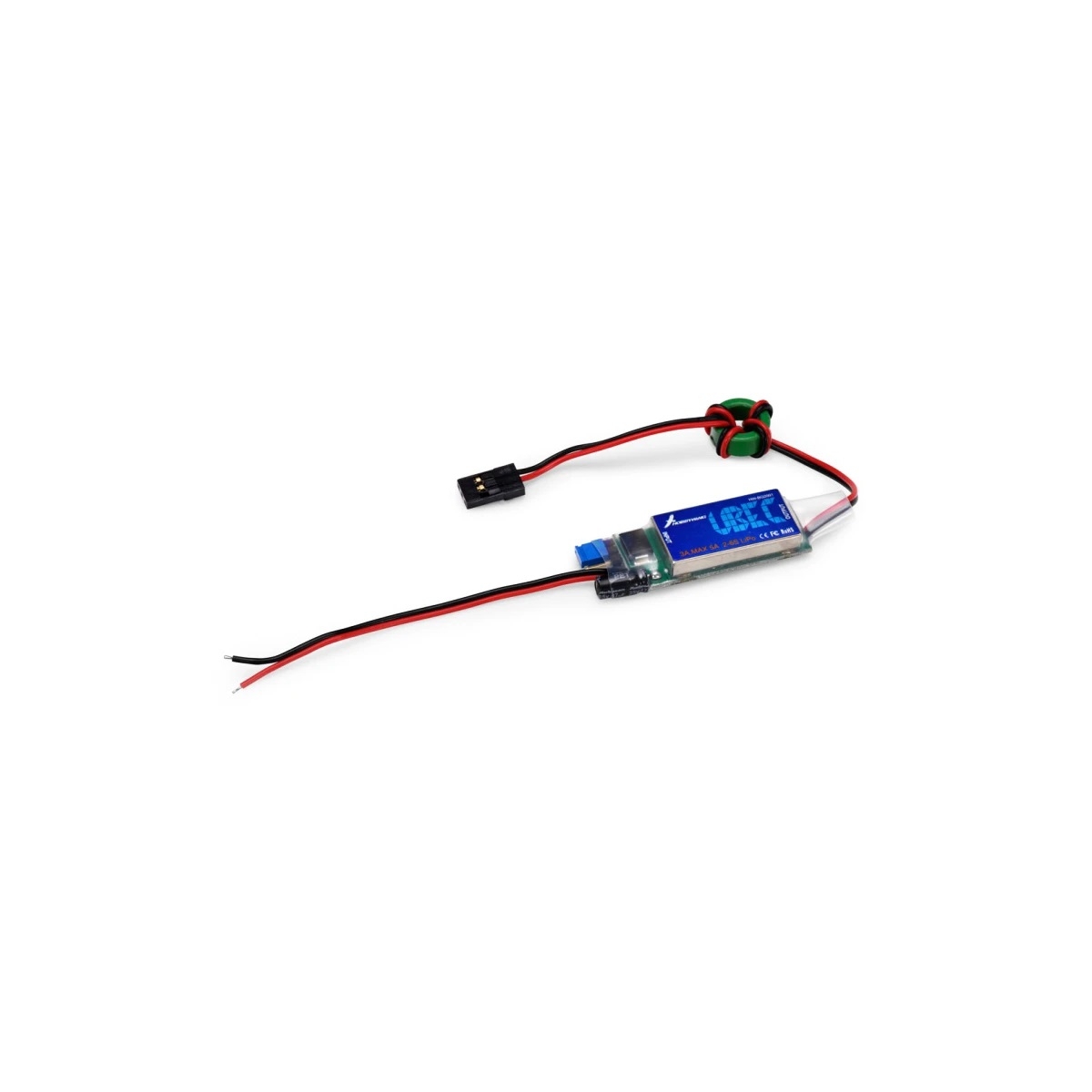

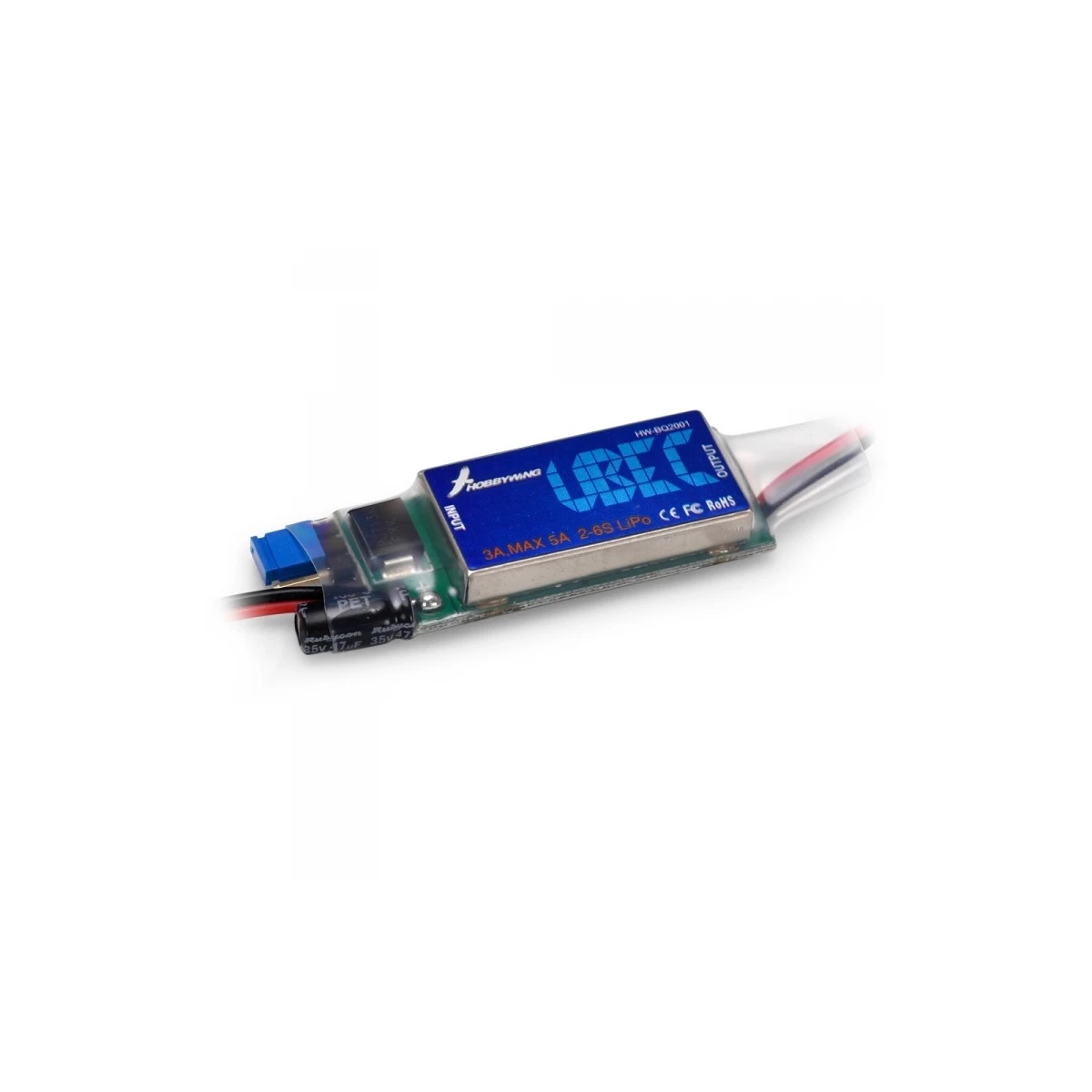

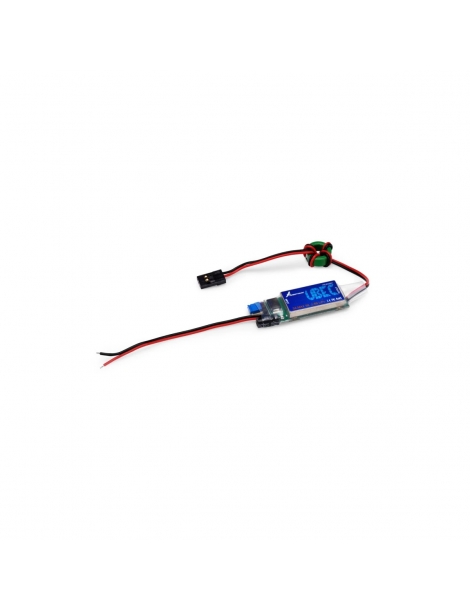

Hobbywing 86010010 UBEC 3A 2-6S

Hobbywing UBEC 3A 2-6S

Kodėl jums reikia UBEC?

UBEC yra perjungimo režimo nuolatinės srovės reguliatorius, atskirtas nuo ESC (ESC---elektroninis greičio reguliatorius, skirtas bešepetėliu / šepečiu varikliui), jis paims aukštos įtampos (5,5–26 V) energiją iš jūsų akumuliatoriaus ir pavers jį nuoseklia, saugia jūsų imtuvo, giroskopo ir servo įtampa.

Tradiciniam greičio valdikliui su įmontuotu BEC, jis greičiausiai turės tik ribotą galimybę tiekti maitinimą jūsų imtuvui ir servo sistemoms be perkaitimo. Jei naudojate aukštos įtampos akumuliatorių arba turite didelę servo apkrovą, turėtumėte susipažinti su ESC specifikacijomis, kad nustatytumėte, kokios yra nurodytos rekomendacijos ar apribojimai. Apskritai, jei naudojate 4 elementų ličio akumuliatorių arba daugiau nei 12 elementų nikelio pagrindu pagamintą akumuliatorių, turėtumėte apsvarstyti galimybę naudoti UBEC, nes tokiu atveju ESC integruotas BEC gali palaikyti tik 2 servo, Tai reiškia, kad jis netinka RC malūnsparniams ir dideliems orlaiviams.

Specifikacijos:

- Išėjimas: 5V/3A ir 6V/3A Perjungiamas
- Ripple: <50mVp-p (@2A/12V)
- Įvestis: 5,5–26 V (2–6 celių LiPo akumuliatorius, 5–18 celių NiMH akumuliatorius)
- Dydis: L51 x P16,6 x A8,5 mm
- Svoris: 11,5 g

Funkcijos:

UBEC yra pažangus perjungimo reguliatorius su apsaugos nuo viršsrovių ir perkaitimo funkcija, o maksimalus sistemos efektyvumas yra beveik 90%.

Dėl mažo dydžio ir lengvo svorio jį labai patogu naudoti.

Linijinio BEC ir perjungimo režimo BEC palyginimas: naudojant ličio baterijų bloką, didesnį nei 3S, perjungimo režimo BEC efektyvumas yra daug didesnis nei linijinio BEC.
Pavyzdžiui, tradicinio linijinio BEC atveju 4S ličio baterijų bloko tipinė įtampa yra 14,8 V, o norint, kad BEC išvestų 5 V/1 A, srovė į BEC įteka mažiausiai 1 A, taigi BEC galia yra 14,8 V* 1A=14,8W. Tačiau naudingoji išėjimo galia yra tik 5V*1A=5W, todėl linijinio režimo BEC efektyvumas yra tik 5W/14,8W=33,8%, perteklinė galia 14,8W-5W=9,8W keičia šilumą, todėl BEC. labai karšta.
Perjungimo režimo BEC pirmiau nurodytu atveju, norint leisti BEC išvesties 5V/1A, srovė į BEC yra tik 0,38A (faktiniai bandymo duomenys), todėl BEC galia yra 14,8V*0,38A=5,6W. , o BEC efektyvumas yra 5 W/5,6 W = 89,3 %

Nesijaudinkite dėl akumuliatoriaus bloko poliškumo. Jei poliškumas neteisingas, UBEC negali veikti, bet jis nebus sunaikintas. Ką jums reikia padaryti, tai tiesiog pakeisti akumuliatoriaus bloko poliškumą.

Ekranas dengia beveik visus PCB elektrinius komponentus, o prie išvesties laidų yra pritvirtintas ferito žiedas, kuris sumažina elektromagnetinius trukdžius.

Kaip naudoti UBEC?

Svarbus patarimas:
Perjungimo režimas UBEC gali sukelti tam tikrų elektromagnetinių trikdžių imtuvui. Įdiekite UBEC bent 5 cm atstumu nuo imtuvo.

Kai ESC neturi integruoto BEC:

ESC keisti nereikia, tiesiog sujunkite UBEC įvesties laidus su akumuliatoriumi, o UBEC išvesties kabelį (jungtį) įkiškite į vieną atsarginį imtuvo kanalą.

Kai ESC turi įmontuotą BEC

Turite išjungti įmontuotą ESC BEC, tai yra, turite nupjauti raudoną laidą Rx (imtuvo) laidų trejete. Tiesiog naudokite porą vielos pjaustytuvų, kad pašalintumėte trumpą raudono laido dalį šalia imtuvo jungties, o nupjautą laidą izoliuokite elektriko izoliacine juosta.

Patarimas: galite naudoti aštrų atsuktuvą, kad iš ESC BEC jungties ištrauktumėte kaištį (raudoną laidą) ir izoliuokite jį šiek tiek elektriko izoliacine juosta, kad galėtumėte naudoti toliau, kad nereikėtų pjauti raudono laido šiuo metodu.
