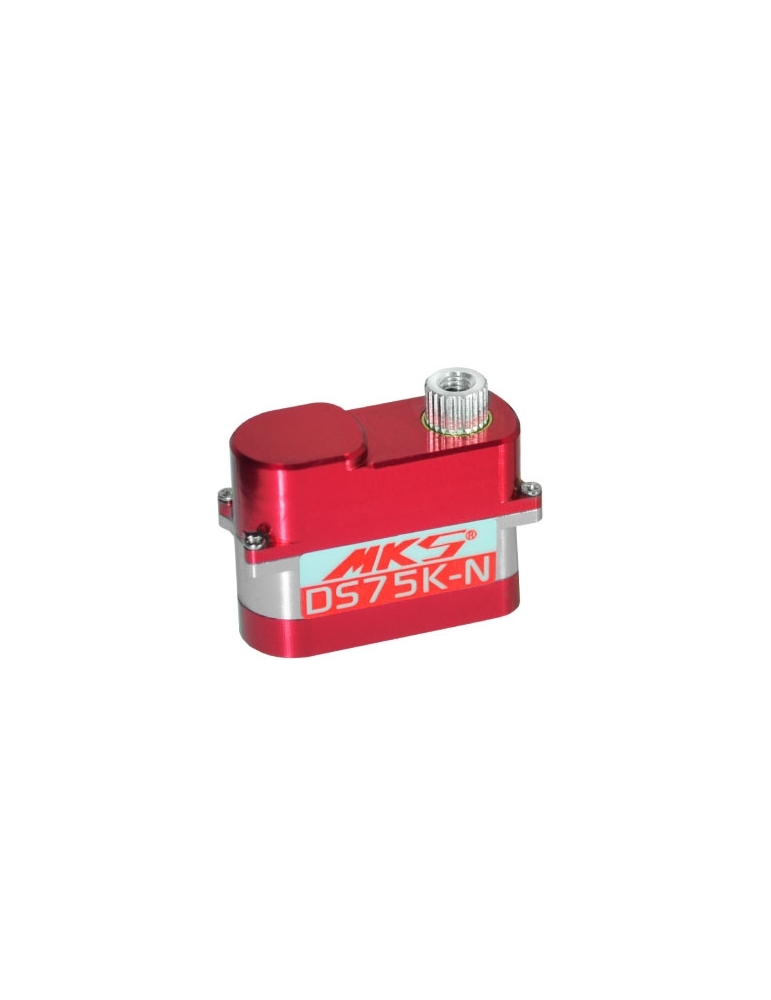

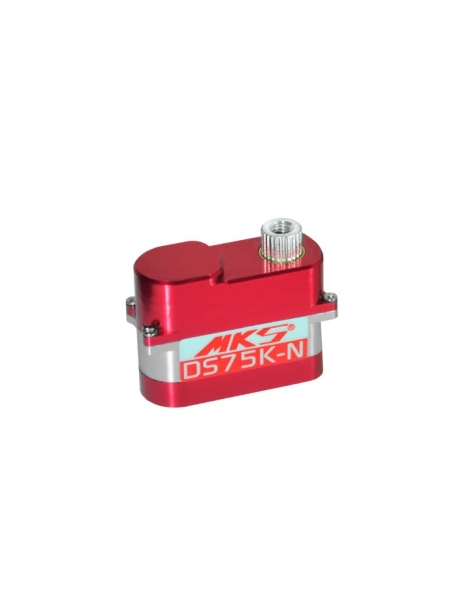

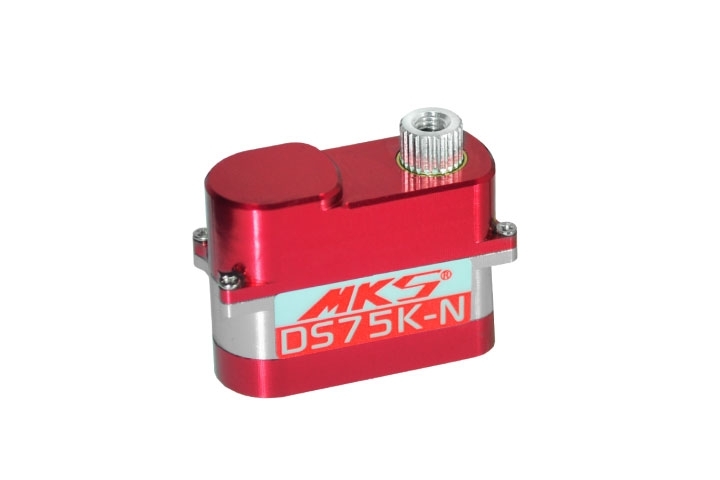

Servo pavara DS75K-N (0.13s/60 , 2.4kg.cm)

Didelio sukimo momento programuojamas skaitmeninis mikroservo su titano pavarų dėžėmis, turinčiomis vieną rutulinį guolį, vieną alyvą išlaikantį guolį ir 2 brangakmenių guolius. Dėl didelio tikslumo be atsilenkimų iš anksto įkrautų krumpliaračių ir plono 9 mm servo korpuso jis ypač tinka F3K rankinio paleidimo sklandytuvų, mažų sklandytuvų ir (arba) hotlinerių bei variklinių modelių su plonais sparnų profiliais, pavyzdžiui, F5D pilonų lenktynininkų, eleronams ir užsparniams valdyti. Aliumininis korpusas be tvirtinimo antgalių užtikrina puikų aušinimą net ir esant didelėms apkrovoms.
Įėjimo įtampos diapazonas 3,5-6,0 V (nominalioji).

Naudodami DSP-1 USB skaitmeninį servo programatorių (sąsają) ir MKS kompiuterio programinę įrangą galite programuoti įvairius servo parametrus:
Dead Band: signalo vertę galima leisti keisti pagal aplinkybes, nedarant įtakos išėjimo / servo rankos kampui. MKS numatytasis = 1 μs arba 1,2 μs
Lock (Užrakinti): Įjungiama, kad būtų galima užrakinti servo signalą: Nustatymas, kai servopavaros negauna signalo - išlaikoma paskutinė kampinė padėtis / variklis atleidžiamas.
Maks. Duty: Variklio darbo ciklas bus ribojamas šios vertės ribose.
Pulse Lower (Impulsų mažinimas): Mažiausias kampinis diapazonas bus apribotas šios komandos vertės ribose.
Neutral: Neutralios padėties nustatymas.
Pulse Upper: Didžiausias kampinis diapazonas ribojamas pagal šią komandos reikšmę.
Didinti: Variklio žingsniai paleidimo metu. Kuo didesnė vertė, tuo galingesnis variklio žingsnis paleidimo metu.

ĮSPĖJIMAS

NEREIKIA versti servo variklio suktis rankomis. Kadangi servopavaros krumpliaračiai yra labai tikslūs ir jautrūs, montuodami servopavaros rankeną nespauskite jos ant servopavaros išėjimo veleno - priešingu atveju pažeisite servopavaros krumpliaratį. Teisingas metodas: 1: Servo svirtį pritvirtinkite prie išėjimo pavaros veleno, bet NESpauskite jos prie veleno. Tvirtai laikykite servo svirtelę ir tada atsargiai įsukite servo svirtelės varžtą, kad pritrauktumėte svirtelę į vietą.
Nuimdami servo svirtį taip pat būkite atsargūs.

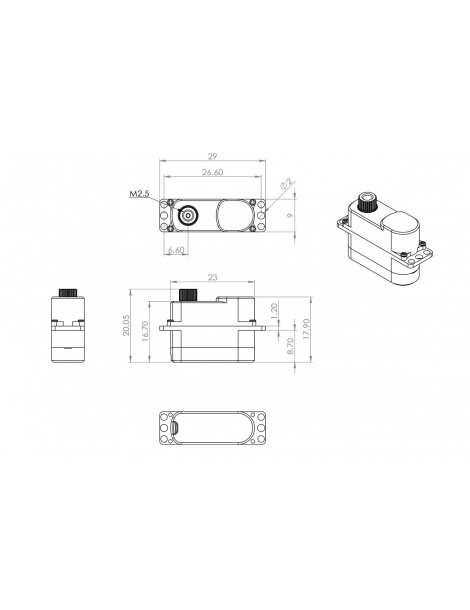

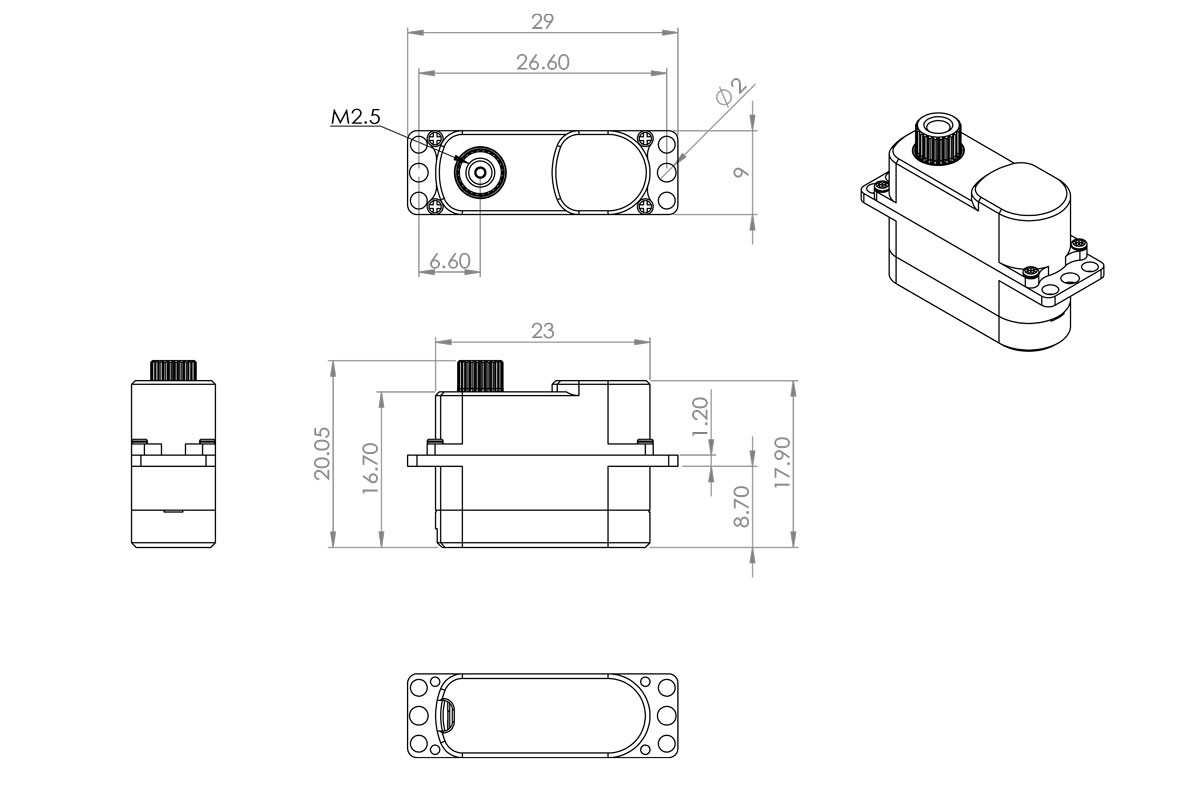

Servo matmenys Mikro
Servo tipas Skaitmeninė
Programuojama Taip
Sukimo momentas esant 3,7 V [kg∙cm] 1,6
Sukimo momentas esant 4,8 V [kg∙cm] 2
Sukimo momentas esant 6,0 V [kg∙cm] 2,4
Greitis esant 3,7 V [s/60st.] 0,22
Greitis esant 4,8 V [s/60st.] 0,16
Greitis esant 6,0 V [s/60st.] 0,13
Valdymo impulso plotis neutralioje padėtyje [µs] 1520
Kadrų dažnis [Hz] 333
Neveikimo riba [ms] 0,001
Servo pavara Metalinė
Rutuliniai guoliai 1×
Aukšta įtampa Ne
Maitinimo šaltinis [V] 3,5-6
Ilgis [mm] 23
Plotis [mm] 9
Aukštis [mm] 16,7
Svoris [g] 7,4
Skirta lėktuvams, sraigtasparniams
Servo variklio tipas Bešerdis
