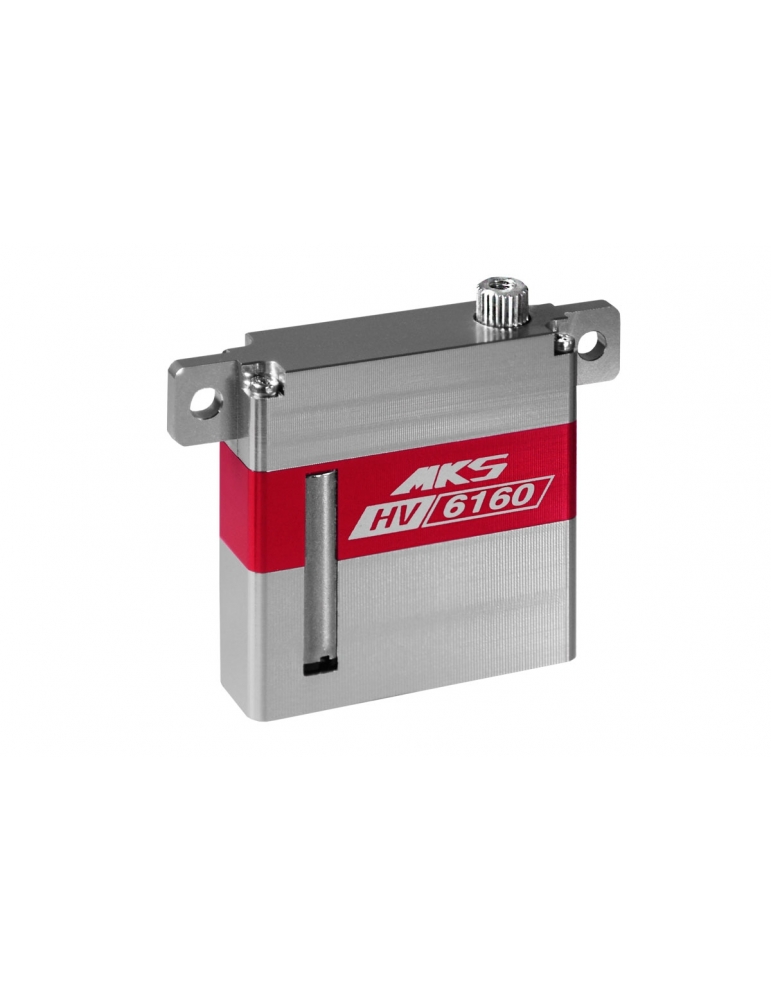

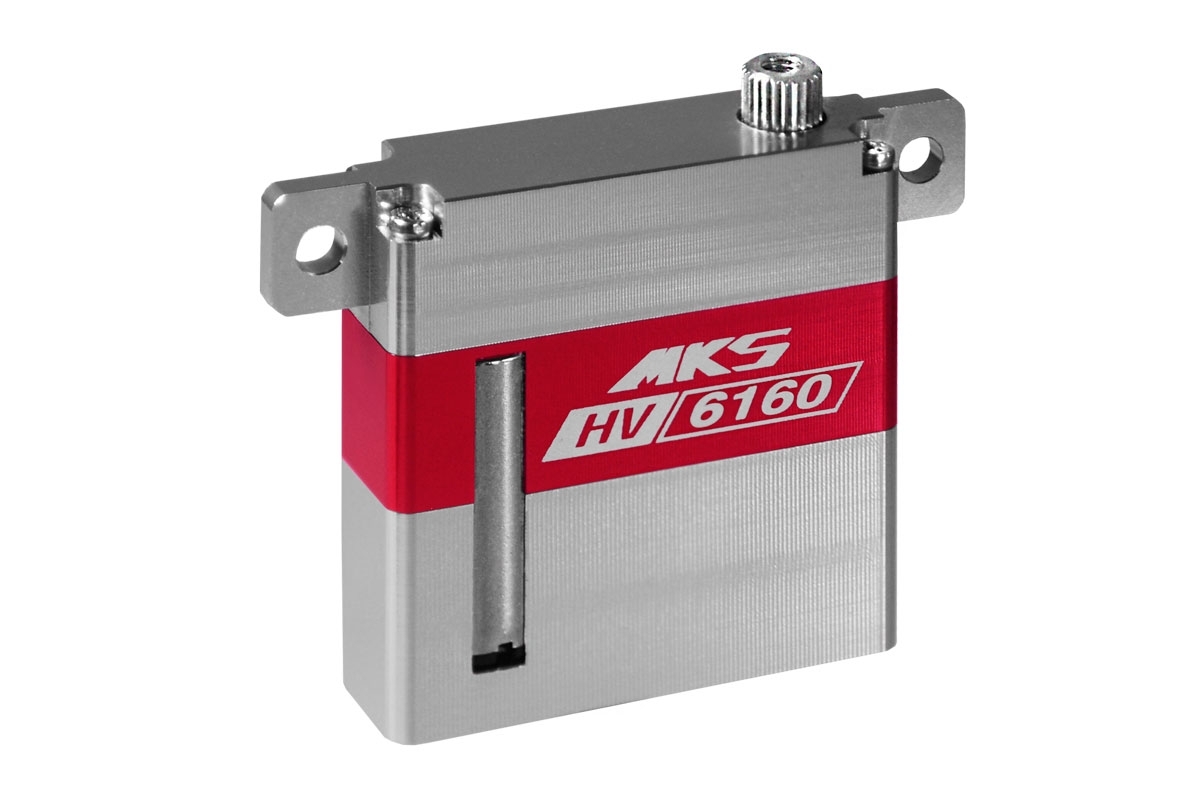

Servo pavara HV6160 (0.133s/60 , 18.6kg.cm)

Itin didelio sukimo momento programuojamas skaitmeninis mini servo variklis su titaniniais krumpliaračiais ir 2 alyvą išlaikančiais guoliais. Dėl didelio tikslumo iš anksto įkrautų krumpliaračių be atsilenkimų ir plono 10 mm servo korpuso jis ypač tinka sklandytuvų (F3B, F3F, F3J, F3J, F5J ir kt.) ir variklinių modelių su plonais sparnų ir uodegos profiliais eleronams ir užsparniams valdyti. Aliuminio korpusas su plokščiais tvirtinimo antgaliais užtikrina puikų aušinimą net ir esant didelėms apkrovoms.

Platus įėjimo įtampos diapazonas 4,8-7,4 V ("nominalioji").

Naudodami DSP-1 USB skaitmeninį servo programatorių / sąsają ir MKS kompiuterio programinę įrangą galite programuoti įvairius servo parametrus:

"Dead Band": signalo vertę galima leisti keisti susiklosčius aplinkybėms, nedarant įtakos išėjimo / servo svirties kampui. MKS numatytasis = 1 μs arba 1,2 μs
Lock (Užrakinti): Įjungiama, kad būtų galima užrakinti servo signalą: Nustatymas, kai servopavaros negauna signalo - išlaikoma paskutinė kampinė padėtis / variklis atleidžiamas.
Maks. Duty: Variklio darbo ciklas bus ribojamas šios vertės ribose.
Pulse Lower (Impulsų mažinimas): Mažiausias kampinis diapazonas bus apribotas šios komandos vertės ribose.
Neutralus: Neutralios padėties nustatymas.
Pulse Upper: Didžiausias kampinis diapazonas ribojamas pagal šią komandos reikšmę.
Boost (padidinti): Variklio žingsniai paleidimo metu. Kuo didesnė vertė, tuo galingesnis variklio žingsnis paleidimo metu.
Kairysis kampas: Didž. Kairiojo kampo reguliavimas.
Right Angle: Didžiausias galimas dešiniojo kampo nustatymas. Dešiniojo kampo reguliavimas.
Reversion: Atvirkštinis PWM komandos veikimas.
Allow Uncont: Servo perėjimas į "nevaldomą padėtį", kai PWM komanda prarandama.
Uncontrolled Pos: Avarinė padėtis praradus PWM komandą, jei įjungta "Allow Uncont".
Uncontrolled Time (nekontroliuojamas laikas): Servo pavara pereis į "Uncontrolled Pos" (nekontroliuojamą padėtį) po "Uncontrolled Time" (nekontroliuojamo laiko), kai PWM komanda bus prarasta.


Servo matmenys Mini
Servo tipas Skaitmeninis
Programuojamas Taip
Trauka esant 4,8 V [kg∙cm] 11,7
Trauka esant 6,0 V [kg∙cm] 14,5
Trauka esant 7,4 V [kg∙cm] 17
Sukimo momentas esant 8,2 V [kg∙cm] 18,6
Greitis esant 4,8 V [s/60st.] 0,23
Greitis esant 6,0 V [s/60st.] 0,182
Greitis esant 7,4 V [s/60st.] 0,147
Greitis esant 8,2 V [s/60st.] 0,133
Valdymo impulso plotis neutralioje padėtyje [µs] 1520
Kadrų dažnis [Hz] 333
Neveikimo riba [ms] 0,001
Servo pavara Metalinė
Rutuliniai guoliai 2×
Aukšta įtampa Taip
Maitinimo šaltinis [V] 4,8 - 8,4
Ilgis [mm] 33
Plotis [mm] 10
Aukštis [mm] 35,2
Svoris [g] 30,7
Skirta lėktuvams
